モデル比較 HAMMOND(1段)樹系


91……98 99……04 05…07…11…13…16……21
──────────┬──────────┬─
XB2→XB1━┳━━━┓│　　　　　　　　　　│
─────↓──┬↓┘　　　　　　　　　　│
(Wf)　　 XK2━┓│XK1━━┓ 　XK1c━━━→│
───────╂┘↑　　 ↓　 ↑　　　　　│
(Wf/DTw)　　　┃　┃　　 SK1━┻━━━━┓│
───────↓─╂──────────╂┤
(Wf/DTw/3D)　XK3━┻→XK3c━━━━┳━━┫│
─────────────────╂──↓┴─
(VMC/MTW) 　　　　　　　　　　　　┃　 SKPro→
─────────────────↓─────
(VMC/MTW/5D)　　　　　　　　　　 XK5━━━━→
───────────────────────
Wf : Water-fall
DTw: Digital Tone-wheel
3D : 3 sets of Drawbars
VMC: Virtual Multi Contact
MTW: Modelled Tone Wheel
5D : 5 sets of Drawbars

91……98 99……04 05…07…11…13…16……21
────────────────┬───────────────┬──
XB2→XB1━┳━━━━━━┓│               │
────────↓────┬─↓┘               │
(Wf)   XK2━━┓│XK1━━━━┓ XK1c━━━━→│
────────────╂┘ ↑     ↓  ↑       │
(Wf/DTw)    ┃  ┃    SK1━┻━━━━━┓ │
────────────↓──╂──────────────╂─┤
(Wf/DTw/3D)XK3━┻→XK3c━━━━━━┳━━┫ │
───────────────────────────╂──↓─┴──
(VMC/MTW)        　　　　　  ┃ SKPro→
───────────────────────────↓───────
(VMC/MTW/5D) 　　　　　 　　 XK5━━━━━→
───────────────────────────────────
Wf : Water-fall
DTw: Digital Tone-wheel
3D : 3 sets of Drawbars
VMC: Virtual Multi Contact
MTW: Modelled Tone Wheel
5D : 5 sets of Drawbars
モデル音源鍵盤数発音点発音数バー数重さサイズ販売期間価格
参考 ※隠し設定？により変更可能
多列接点
  • HAMMOND
    B-3 mk2 10列メカニカル接点 😰MIDI OUTに列情報無し
    XK-5 3列仮想マルチコンタクト 😄MIDI OUTに出力される
    SK Pro 2列仮想マルチコンタクト 😰MIDI OUTに列情報無し
フォールドバック
ToneWheel(79枚) F#8


Keyboard→
Drawbar↓
ウォーターフォール鍵盤
  • HAMMOND XK-1
    鍵盤毎にhighとdeeperの2接点を持ち、ベロシティ計測に使用
    オルガン音色はdeeper
    		 →
    3つの
    レスリースイッチを押して電源ON
    		 highに切替え

  • Roland VK-8
    音が鳴る点が極めて浅い、形状は四角
    [類似] VR-09 Quick Firing 鍵盤の発音位置を浅くする機能

  • FATAR TP/80
バッテリー交換

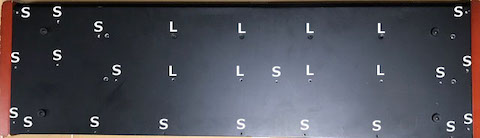

XK-1の裏　ネジ（Long=8本、Short=19本）を外す

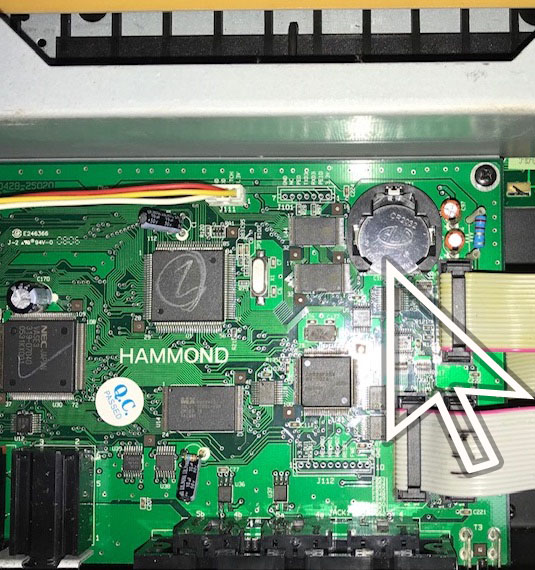

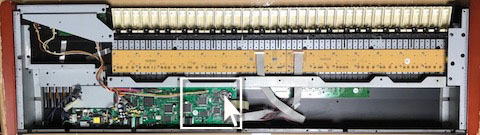

裏板を開けると背面側の基盤上にボタン電池
 CR2032を交換
